Miks Elektrilevi alajaamade kaart on planeerimisel oluline
Kui plaanid laadijat, päikesesüsteemi või uut hoonet, ei piisa sellest, et aadress tundub võrgu mõttes sobiv. Elektrilevi haldab Eesti suurimat jaotusvõrku, mis katab elektrivõrguga 95% Eestimaast. Ettevõtte hallata on üle 533 000 elektrivõrguteenuse kliendi, umbes 63 000 kilomeetrit elektriliine ja 25 300 alajaama üle Eesti, nagu Elektrilevi enda tutvustusest selgub (Elektrilevi tutvustus). Selle taustal ei ole alajaamade kaart dekoratiivne vaade, vaid kontrollpunkt, mis näitab, milline võrk piirkonda tegelikult teenindab.
Kaart aitab kiiresti eristada, kas sinu objekt jääb piirkonnaalajaama, jaotusalajaama või lülitusalajaama mõjualasse. See vahe määrab, kui lähedal on toide, kuidas koormus piirkonnas jaguneb ja kui mõistlik on üldse rääkida lihtsast liitumisest. Kui lisad sellele Vabad võimsused kihi, saad juba palju täpsema pildi, kas olemasolevas võrgus on ruumi või tuleb arvestada lisatöödega.
See on koht, kus paljud teevad vale järelduse. Nad vaatavad kaardil ainult punkti või piirkonda, kuid jätavad tähelepanuta alajaama tüübi, pingetaseme ja vaba võimsuse. Tegelik otsus ei sünni kaardipunkti järgi, vaid sellest, kas see punkt toetab sinu koormust ilma suure võrguehituseta.
Praktiline reegel: kui projekt vajab elektrit rohkem kui valgusti ja ühe pistiku jagu, siis alusta alajaamast, mitte seadmete ostmisest.
Kaart säästab raha juba enne projekteerimist. Kui näed, et piirkonnas on võrk pingul või alajaama tüüp ei sobi sinu koormuse jaoks, ei ole mõistlik minna kohe kaabli, inverteri või laadija tellimise juurde. Seetõttu tasub alajaamade kaarti lugeda koos võrgutaseme ja Vabad võimsused kihiga, mitte pidada seda lihtsalt asukoha tähistamiseks kaardil.
Kuidas alajaamade kaarti üles leida ja avada
Elektrilevi veebis ei ole vaja seda infot jahtida nagu sisemist salajast registrit. Alusta Elektrilevi kodulehe liitumis- ja võrguteemade menüüst, sest seal on nii alajaamade kaart kui ka Vabad võimsused eraldi loogikaga välja toodud. Kui oled õigel lehel, peaks esimene vaade andma sulle kohe kaardi, legendi ja kihid, mitte pika selgituse, mida edasi teha.
Kumb kaart vastab millisele küsimusele
Alajaamade kaart ütleb, milline võrk piirkonda teenindab. Vabad võimsused näitab, kus olemasoleval liinil on kasutamata ressurssi ja kus võib liitumine toimuda väiksema ehitusvajadusega. Need ei ole sama asi, ja nende segamini ajamine on esimene viis valesid järeldusi teha.
Kui avad vaate arvutis, näed tavaliselt selgemini kihte, legendi ja skaala muutust. Mobiilis on kasutamine mugav kinnistu esialgseks kontrolliks, aga peenemad detailid, nagu pinna-, liini- ja võrgutaseme eristamine, tulevad paremini välja suurel ekraanil. Just see on koht, kus planeerija peaks tegema esimese kiire sõelumise, mitte lõpliku otsuse.
Alajaamade kaart ei asenda taotlust ega tehnilist projekti. Ta teeb sulle selgeks, kas projekt on võrgu mõttes üldse mõistlikus kohas.
Kui oled kaardi avanud, vaata esmalt legendi. See ütleb, kas näed alajaamu, liine või võimsuskihti, ja pärast seda saad kihte sisse-välja lülitada. Õige tööjärjekord on lihtne, kõigepealt asukoht, siis toitevõrk, siis vaba võimsus, mitte vastupidi.
Alajaamade kaardi parameetrite tõlgendamine

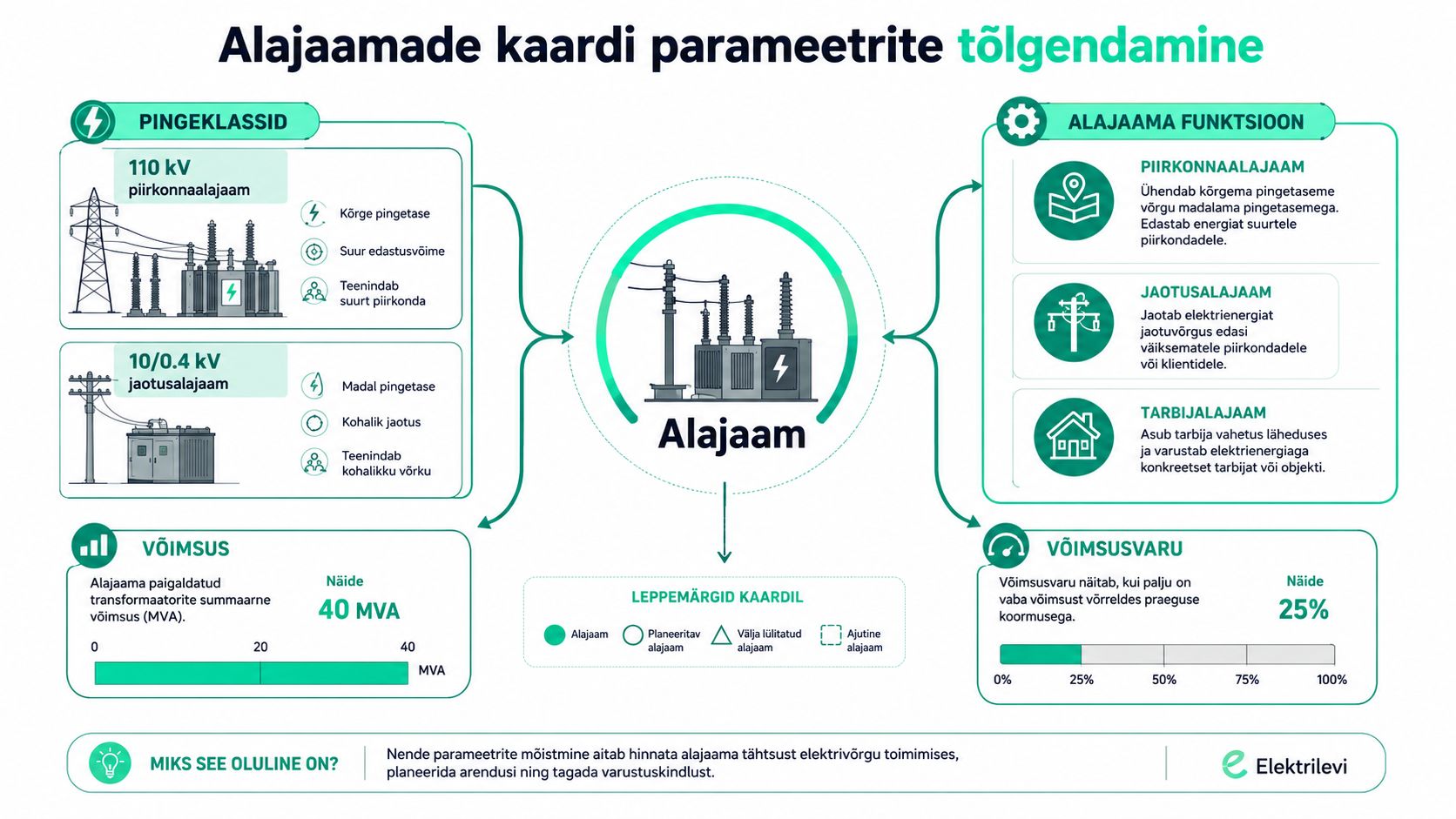

Kaardi lugemisel on kõige olulisemad kolm asja, pingeklass, alajaama funktsioon ja see, kas räägitakse tegelikust võimsusest või vaba võimsuse kihist. Kui need kolm lähevad omavahel segi, läheb kogu planeerimine valeks. Just siin tehakse kõige rohkem vigu.
Pingeklass ütleb, mis tasemel võrku sa vaatad
Eesti kohalikes planeerimismaterjalides kohtad väga erineva mõjuga tasemeid, näiteks 110 kV piirkonnaalajaamu ja 10/0,4 kV jaotusalajaamu. Esimene viitab suurema ulatusega võrgusõlmele, teine pigem kohaliku tarbimise jaotuspunktile. Kui sa tahad otsustada, kas tegemist on koduse, ärilise või tööstusliku lahenduse lähtepunktiga, siis see vahe on kriitiline.
Funktsioon ei ole sama mis asukoht
Alajaam võib olla piirkonnaalajaam, jaotusalajaam või lülitusalajaam, ja need ei täida sama rolli. TTÜ ja Energiatalgud materjalid rõhutavad, et vale klassifikatsioon võib viia valede koormus- ja ühendusotsusteni. See tähendab praktikas väga lihtsat asja, ära oleta kaardi põhjal, et iga punkt on sama tähendusega.
Mida see planeerijale tähendab:
- Piirkonnaalajaam sobib lugemiseks kui kõrgema taseme sõlm, kust saab hinnata suuremat võrguulatust.
- Jaotusalajaam annab parema vihje kohaliku tarbimise ja liitumise kohta.
- Lülitusalajaam ei ole sama, mis tavaline tarbimiskoha ühenduspunkt, seega ära tee selle põhjal liiga lihtsaid järeldusi.
Vaba võimsus ei ole automaatne lubadus
Elektrilevi Vabad võimsused kaart põhineb keskpingeliinide arvutustel ja näitab, kus uue ühenduse jaoks ei pruugi vaja minna kulukaid jaotusvõrgu ehitustöid. Elektrilevi on öelnud, et see võib projektitasandil säästa kuni miljon eurot (Elektrilevi Vabad võimsused). Aga loe seda õigesti, kaardil nähtav kasutamata ressurss ei tähenda veel lõplikku liitumisluba. Lõplikus projektis võivad siiski vaja minna arendustööd, kui konkreetne liitumispunkt või koormusjaotus seda nõuab.
Kui sa oskad juba pinni vaadates eristada pinget, tüüpi ja võimsusvaru, oled plaanijana enamikust inimestest sammu võrra ees. Sa ei vaja selleks esimeses faasis keerulist elektriarvutust, vaid korrektset lugemisoskust.
Alajaamade kaart EV-laadija planeerimisel
Elektriauto laadija puhul on kaardi lugemine väga sirgjooneline. Leia kinnistu, leia seda toitev alajaam, kontrolli pingeklassi ja vaata, kas piirkond näitab vaba võimsust. Alles siis on mõistlik otsustada, kas laadija sobib olemasoleva liitumise sisse või peab arvestama võrgutöödega.
Mis otsustab, kas laadija on lihtne või kallis
Kui tegemist on selgelt kohaliku 10/0,4 kV jaotusalajaamaga ja ka vaba võimsus ei viita pingelisele olukorrale, on liitumine sageli lihtsamini planeeritav. Kui kaart viib sind suurema võrgusõlme juurde või kui vaba võimsuse kiht ei toeta soovitud koormust, siis ära eelda, et 11 kW või 22 kW laadija käib sinna ilma lisatööta.
Oluline on vaadata ka peakaitsme loogikat. Kui olemasolev tarbimine juba kasutab ära suure osa liitumispunkti võimekusest, siis laadija lisamine tähendab tavaliselt kas koormuse juhtimist või liitumise ümberhindamist. Hea projektijuht ei telli laadijat enne, kui ta teab, millisesse võrgu ossa see üldse mahub.
Hea tava: kui kaart näitab ebakindlust, eelda alati konservatiivset lahendust. See on odavam kui pärast tellimuse kinnitamist kaablitrassi ümber teha.
Kiirhinnang, mida paigaldaja peaks enne pakkumist tegema
- Leia toitev alajaam. Kui sa ei tea, milline punkt kinnistut teenindab, ei saa sa edasi minna.
- Kontrolli pingetaset. Laadija otsus peab sobima võrgu tasemega, mitte ainult parkimiskoha asukohaga.
- Vaata vaba võimsuse kihti. See ütleb, kas olemasolev võrk näib paindlik või pingeline.
- Hinda hoone enda piiri. Kui peakaitse ja sisepaigaldis on kitsaskoht, ei aita ka tugevaim alajaam.
- Otsusta laadija võimsus alles viimasena. Seadme valik peab järgnema võrguloogikale, mitte vastupidi.
Alajaamade kaart päikeseenergia liitumisel
Päikesepaneelide puhul on oluline aru saada, et tarbimine ja tagasi võrku andmine ei ole sama asi. Kui maja võtab päeval tootmise suuresti kohe ära, on olukord lihtsam. Kui aga tootmine liigub võrku tagasi, tuleb alajaama ja liini võimekus lugeda palju tähelepanelikumalt.
Kaart annab siin kõige rohkem väärtust siis, kui ühendad selle Vabad võimsused kihiga. Kui liinil paistab vaba ressurssi, on mikrotootja planeerimine sageli realistlikum kui olukorras, kus piirkond on juba pingelise kasutusega. See ei tähenda automaatselt, et ühendus on probleemideta, aga see on hea märk, et mõte ei ole võrgu vaates kohe surnud.
Mida otsida enne inverteri valimist
Kui sul on katusel päikeseprojekt, siis ära alusta paneelide arvust, alusta toitevõrgust. Leia alajaam, vaata kas tegemist on kohaliku jaotussõlmega ja küsi, kas kavandatav tootmine tekitab võrku tagasisuunalist voolu. Just siin tekib kõige rohkem olukordi, kus tehniliselt ilus lahendus ei mahu võrgu mõttes olemasolevasse raamistikku.
Päikesepaneelide puhul aitab kaardist mõelda nii, kas toodang jääb suuresti oma tarbimisse või liigub osa sellest võrku. Kui viimane on eesmärk, siis vaba võimsuse loogika muutub olulisemaks kui lihtsalt lähim alajaam. See on koht, kus paljud väiksed projektid saavad hea või halva otsuse juba enne taotluse esitamist.
Tervem otsus, mitte suurem süsteem
Ära tee klassikalist viga, et ostad suurema lahenduse lootuses, et „elekter peab ju ära võtma”. Võrk ei pea midagi eelduslikult vastu võtma, see peab olema selleks planeeritud. Kui alajaamade kaart ja vaba võimsuse kiht näitavad kitsast olukorda, siis väiksem, paremini juhitud lahendus on sageli targem kui agressiivne maksimaalvõimsus.
Levinumad vead alajaamade kaardi tõlgendamisel
Kõige sagedamini tehakse kolm viga. Esmalt loetakse vaba võimsus automaatseks liitumiseks. See ei ole nii. Teiseks aetakse alajaama liigid omavahel segi. Kolmandaks vaadatakse ainult lähimat punkti ja jäetakse võrgu tegelik töökindlus kõrvale.
Kaart ütleb sulle, kus võrk võib olla avatum ja kus kitsam. Ta ei anna lubadust, et ühendus tuleb ilma lisatööta, ilma tehnilise kontrollita või ilma võrguarenduse vajaduseta. Kui tahad teha mõistlikku otsust, loe kaarti koos Vabad võimsused kihiga ja vaata samal ajal alajaama tüüpi, piirkonna-, jaotus- või lülitusalajaam. Just see kombinatsioon aitab hinnata, kas tegemist on mõistliku EV-laadija või päikeseenergia liitumise kohaga või ainult kaardil hea välja näiva punktiga.
Elektrilevi 2023. aasta aruandes oli võrgus 14 368 riket ja keskmine katkestusaeg 76 minutit. 2024. aasta aruandes olid vastavad näitajad 11 234 riket ja 86 minutit vastavalt Elektrilevi majandusaasta aruanne 2024. Need numbrid näitavad, et võrgu lähedus ei tähenda automaatselt töökindlust ega ka seda, et liitumine sobib sinu projektile ilma täpsema kontrollita.
Kaart näitab võrgu loogikat, mitte garantiid. Kui tahad kindlat vastust, vajad taotlust ja tehnilist kontrolli.
Kolmas viga läheb kõige kallimaks. Tellitakse seadmed ära, sest kaardil paistab asukoht mugav. Hiljem selgub, et liitumispunkt vajab ümberprojekteerimist või lisatöid, ja algselt odav lahendus läheb kiiresti kallimaks. Piisab ühest valest eeldusest, et kogu projekti eelarve nihkuks vales suunas.

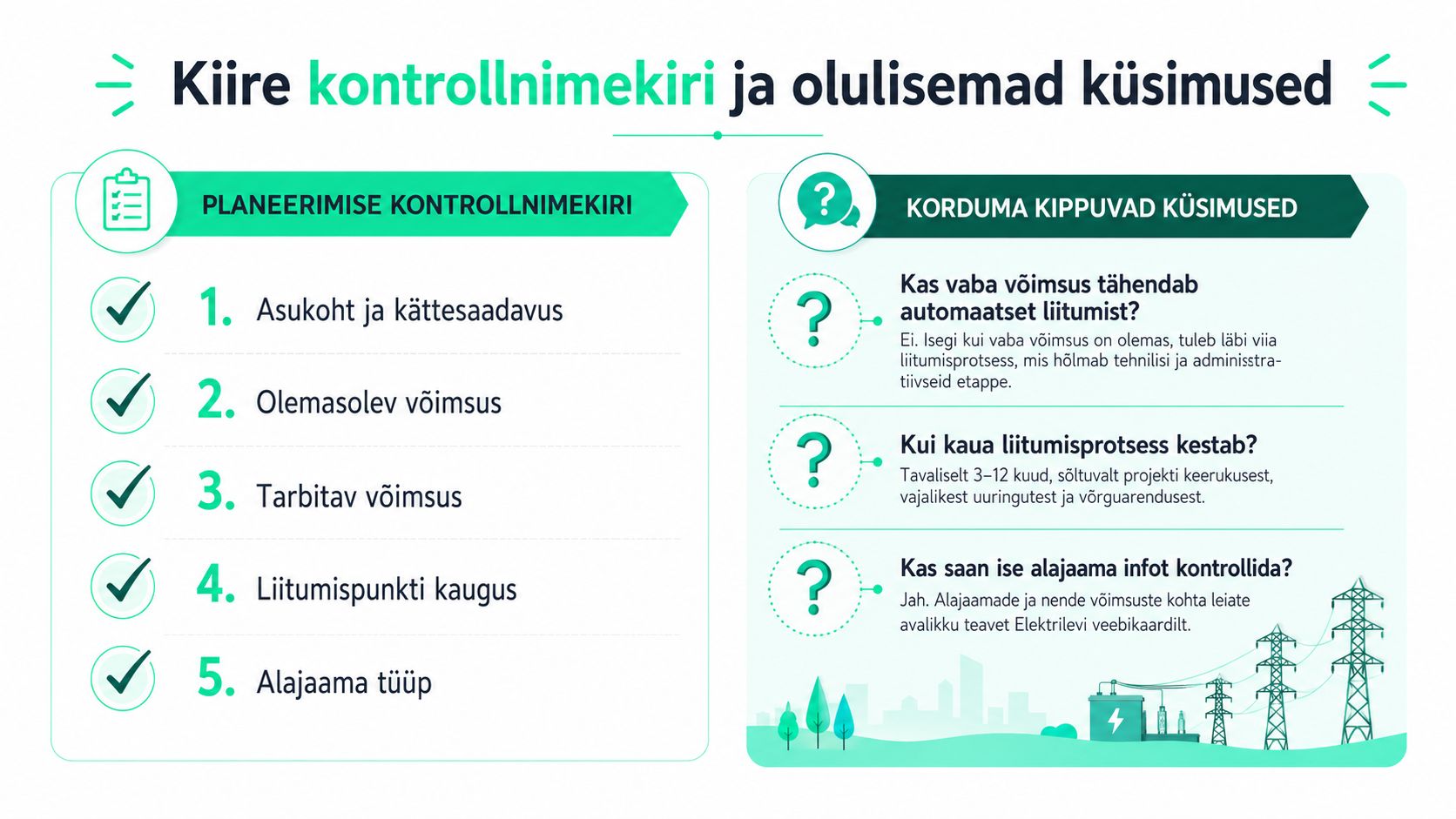

Kiire kontrollnimekiri ja olulisemad küsimused
Planeerimise kontrollnimekiri
- Asukoht ja kättesaadavus. Kas kinnistu on selgelt kaardil ja kas toitev ala on arusaadav?
- Olemasolev võimsus. Kas alajaam ja liin näivad sinu koormuse jaoks mõistlikud?
- Tarbitav võimsus. Kas planeeritav laadija või tootmine sobib tegeliku kasutusprofiiliga?
- Liitumispunkti kaugus. Kas ühendus on otsekohene või viitab kaart lisatöödele?
- Alajaama tüüp. Kas näed piirkonna-, jaotus- või lülitusalajaama ja saad aru, mida see tähendab?
Korduma kippuvad küsimused
Kas vaba võimsus tähendab automaatset liitumist? Ei tähenda. See näitab kasutamata ressurssi liinil, aga lõplik liitumine võib endiselt vajada võrguarendust või täpsemat tehnilist kontrolli.
Kas saan ise alajaama infot kontrollida? Jah, ja sa peaksid seda tegema enne pakkumiste küsimist. Kaart annab sulle esmase hinnangu, kas projekt on võrgu mõttes realistlik või mitte.
Kas päikesepaneelide puhul näitab kaart tagasisuunamise võimekust? Kaudselt küll, aga mitte lõplikult. Kui kaart ja vaba võimsuse kiht näitavad kitsast olukorda, siis tootmise võrku andmine vajab juba detailsemat tehnilist käsitlust.
| Alajaama klass | Pinge | Planeerija jaoks oluline |
|---|---|---|
| Piirkonnaalajaam | Tavaliselt kõrgem pingetase, näiteks 110 kV | Näitab suurema võrgu sõlme, mitte kohe tarbimiskoha lihtsat ühendust |
| Jaotusalajaam | Tavaliselt madalam kohalik jaotus, näiteks 10/0,4 kV | Sobib kohaliku liitumisvõime hindamiseks, eriti kodu ja väikeäri puhul |
| Lülitusalajaam | Sõltub võrguskeemist | Ära aja seda segamini tavapärase liitumispunktiga |
Kui tahad, et EV-laadija või päikeseprojekti esimene hinnang oleks kohe võrgu mõttes õige, võta ühendust eVoltiga. Nad aitavad siduda alajaama vaate, laadimislahenduse ja päikeseenergia üheks mõistlikuks projektiks, mitte järjestikuseks ümbertegemiseks.
